新聞中心
聯(lián)系我們
可溶性聚四氟乙烯（PFA)與聚四氟乙烯（PTFE)之間
可溶性聚四氟乙烯（PFA)與聚四氟乙烯（PTFE)之間區(qū)別
隨著PFA在市場(chǎng)上的逐步普及，越來(lái)越多的客戶開(kāi)始接觸和認(rèn)識(shí)這種新型材料。雖有初步認(rèn)識(shí)，卻不非常熟悉，客戶著這種材料還有很多疑問(wèn)。 最近，經(jīng)常有客戶會(huì)問(wèn)到這種新材料“可溶性聚四氟乙烯（PFA)”與“聚四氟乙烯（PTFE)之間區(qū)別”。 今天，我們就在這里簡(jiǎn)單解釋一下：
首先是化學(xué)結(jié)構(gòu)區(qū)別：
PFA加入了全氟烷氧基，相當(dāng)于PTFE中的一個(gè)氟原子被全氟烷氧基所取代。某個(gè)碳直接連上一個(gè)氧，然后氧再連一個(gè)全氟甲基或全氟乙基之類的基團(tuán)。和PTFE相比，降低了熔融粘度有利于加工。其余性質(zhì)跟PTFE差的不太多的。
其次是應(yīng)用的區(qū)別：

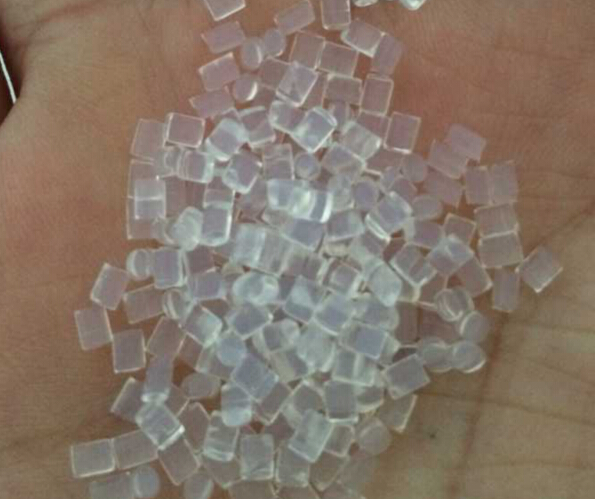

PFA--具有聚四氟乙烯相同的各種優(yōu)異性能，而且具有良好的熱塑性，可用普通熱塑性樹(shù)脂的加工方法進(jìn)行熱塑加工。是四氟乙烯與全氟丙基乙烯基醚以一定比例在含有全氟羧酸鹽分散劑，過(guò)硫酸鹽引發(fā)劑的水介質(zhì)中共聚制得的,觀為白色半透明的顆粒。不僅具有與聚四氟乙烯相同的使用溫度，而且在250℃時(shí)有更好的機(jī)械強(qiáng)度 (約2～3倍)，且耐應(yīng)力開(kāi)裂性能優(yōu)良。其加工范圍寬，成型性能好，適合于壓塑、擠塑、注塑、傳遞模塑等成型加工。可制作電線電纜絕緣護(hù)套、高頻及超高頻絕緣零件、化工管道、閥門和泵的耐腐蝕襯里；機(jī)械工業(yè)用特殊零配件、輕紡工業(yè)用各種防腐材料、聚四氟乙烯防腐襯里等焊條。由可熔性聚四氟乙烯粒料擠出制得,外觀為半透明乳白色、表面光滑、截面致密均勻。專用于聚四氟乙烯板、管的焊接，使聚四氟乙烯形狀簡(jiǎn)單的制品，焊接成形狀復(fù)雜、尺寸較大的制件。水分散液為四氟乙烯和全氟丙基乙烯基醚共聚反應(yīng)得到的共聚物加入乳化劑，于一定溫度下濃縮后所得。固含量為30％±1％。外觀為乳白色或淡黃色半透明。具有可熔性聚四氟乙烯樹(shù)脂所具有的各種優(yōu)良性能。能在260℃下長(zhǎng)期使用，并以其優(yōu)異的防黏、防腐、易加工性能開(kāi)發(fā)成先進(jìn)的涂料，可噴涂、浸漬，被大量地應(yīng)用于復(fù)印技術(shù)及食品工業(yè)中作為防黏、防腐材料。
PTFE--聚四氟乙烯是由四氟乙烯單體采用懸浮法或分散法聚合而制得。分子量＝5．2×105-4．5×107。白色粉末，400目的占75％，無(wú)味、無(wú)美、無(wú)毒。相對(duì)密度2．1-2．3，折射率1．37，玻璃化溫度327℃，熱分解溫度415℃。在400℃以上時(shí)有微量失重并分解出有毒氣體。使用溫度 -250～260 ℃，在210 ℃使用可達(dá)10000h。優(yōu)異的耐化學(xué)腐蝕性，耐任何強(qiáng)酸(包括王水)、強(qiáng)堿、油脂，不溶于任何溶劑，摩擦系數(shù)極低，耐磨性好，并有自潤(rùn)滑性。耐老化性優(yōu)良。電性能優(yōu)異，耐電弧性好。具有不粘性，幾乎所有的粘性物質(zhì)都不能粘附其表面，完全無(wú)燃燒性。有“塑料王”之稱。拉伸強(qiáng)度(MPa)＞23 伸長(zhǎng)率(％)＞250 。
再次是加工方式的區(qū)別：
加工方式最主要的區(qū)別是，PFA可以進(jìn)行熱熔注塑加工，而PTFE不能進(jìn)行熱熔注塑加工。
以上就是對(duì)PFA與PTFE材料區(qū)別的介紹。 在過(guò)去很長(zhǎng)一段時(shí)間里，PTFE因?yàn)閾碛蟹浅?yōu)越的物理和化學(xué)性能，而受到工業(yè)領(lǐng)域的追捧。但是也其加工方式的局限性，而使得很多科學(xué)家和工程師苦惱不已。終于，在PFA推出市場(chǎng)后，收到了塑料行業(yè)新的追捧。這種性能類似于PTFE的材料，擁有非常優(yōu)秀的加工性能，從而讓工程師們的難題迎刃而解。
在PFA材料逐漸廣泛運(yùn)用的同時(shí)，也祝愿科學(xué)家們能研發(fā)更先進(jìn)、更優(yōu)異的材料來(lái)滿足市場(chǎng)的需求。
