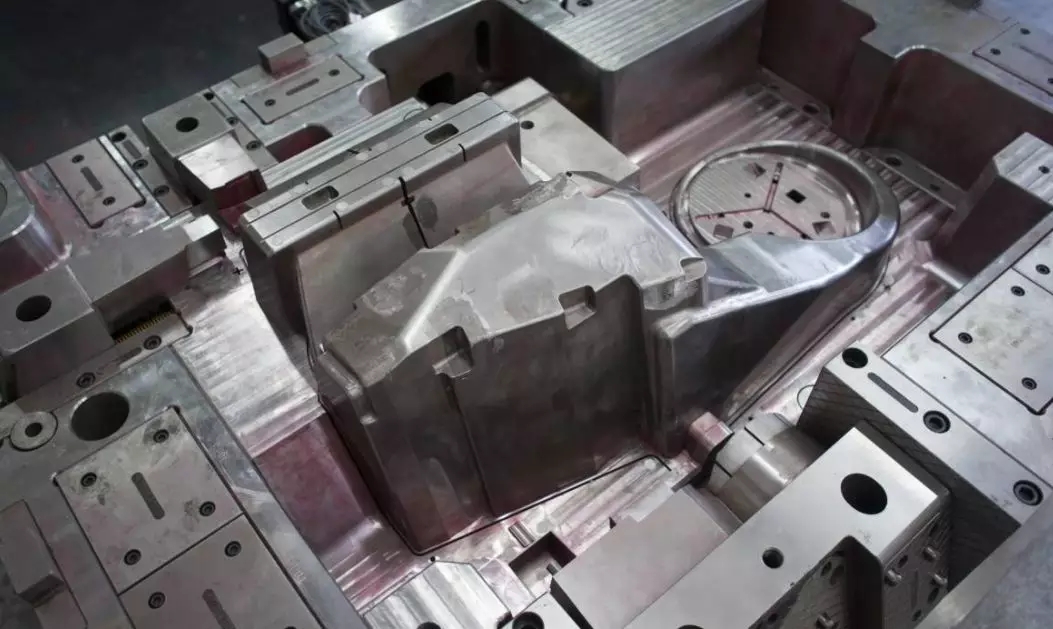

?????????一、設計依據

????????尺寸精度與其相關尺寸的正確性

????????根據塑膠制品的整個產品上的具體要求和功能來確定其外面質量和具體尺寸屬于哪一種：外觀質量要求較高，尺寸精度要求較低的塑膠制品，如玩具;功能性塑膠制品，尺寸要求嚴格;外觀與尺寸都要求很嚴的塑膠制品，如照相機。

????????脫模斜度是否合理。

????????脫模斜度直接關系到塑膠制品的脫模和質量，即關系到注射過程中，注射是否能順利進行：脫模斜度有足夠;斜度要與塑膠制品在成型的分?；蚍帜Ｃ嫦噙m應;是否會影響外觀和壁厚尺寸的精度;

????????是否會影響塑膠制品某部位的強度。

????????二、設計程序

????????

????????

????????對塑料制品圖及實體(實樣)的分析和消化：

????????制品的幾何形狀;

????????尺寸、公差及設計基準;

????????技術要求;

????????塑料名稱、牌號

????????表面要求

????????型腔數量和型腔排列：

????????制品重量與注射機的注射量;

????????制品的投影面積與注射機的鎖模力;

????????模具外形尺寸與注射機安裝模具的有效面積，(或注射機拉桿內間距)

????????制品精度、顏色;

????????制品有無側軸芯及其處理方法;

????????制品的生產批量;

????????經濟效益(每模的生產值)

????????型腔數量確定之后，便進行型腔的排列，即型腔位置的布置，型腔的排列涉及模具尺寸，澆注系統的設計、澆注系統的平衡、抽芯(滑塊)機構的設計、鑲件及型芯的設計、熱交換系統的設計，以上這些問題又與分型面及澆口位置的選擇有關，所以具體設計過程中，要進行必要的調整，以達到比較完美的設計。

????????三、分型面的確定

????????

????????

????????不影響外觀

????????有利于保證產品精度、模具加工，特別是型腔的加工;

????????有利于澆注系統、排氣系統、冷卻系統的設計;

????????有利于開模(分模、脫模)確保在開模時，使制品留于動模一側;

????????便于金屬嵌塊的安排。

????????四、澆注系統的設計

????????

????????

????????澆注系統設計包括主流道的選擇、分流道截面形狀及尺寸的確定、澆口的位置的選擇、澆口形式及澆口截面尺寸的確定，當利用點澆口時，為了確保分流道的脫落還應注意脫澆口裝置的設計、脫澆裝置和澆口機構。

????????設計澆注系統時，首先是選擇澆口的位置。

????????澆口位置選擇直接關系到產品成型質量及注射過程的順利進行，澆口位置的選擇應遵循以下原則：

????????澆口位置應盡量選擇在分型面上，以便于模具加工及使用時澆口的清理;

????????澆口位置距型腔各個部位的距離應盡量一致，并使具流程為最短;

????????澆口的位置應保證塑料流入型腔時，對型腔中寬暢，厚壁部位，以便于塑料順利流入;

????????澆口位置應開設在塑件截面最厚處;

????????避免塑料在流下型腔時直沖型腔壁、型芯或嵌件，使塑料能盡快流入到型腔各部位，并避免型芯或嵌件變形;

????????盡量避免使制品產生熔接痕，或使其熔接痕產生在制品不重要部位;

????????澆口位置及其塑料流入方向，應使塑料在流入型腔時，能沿著型腔平行的方向均勻地流入，并有利于型腔內氣體的排出;

????????澆口應設置在制品上最易清除的部位，同時盡可能不影響產品外觀。

????????五、排氣系統的設計

????????

????????

????????排氣系統對確保制品成型質量起著至關重要的作用。

????????利用排氣槽，排氣槽一般設在型腔最后被充滿的部位，排氣槽的深度因塑料不同而異，基本上是以塑料不產生飛邊的所允許的最大間隙來確定，如ABS0.04以泥灰0.02mm以下賽鋼0.02以下。

????????利用型芯鑲件推桿等的配合間隙或?qū)Ｓ门艢馊艢?有時為了防止制品在頂出時造成真空變形，必設氣銷;有時為了防止制品與模個的真空吸附，而設計防真空吸附元件。

????????六、冷卻系統的設計

????????

????????

????????冷卻系統的設計是一項比較繁鎖的工作，即要考慮冷卻效果及冷卻的均勻性，又要考慮冷卻系統對模具整體結構的影響。

????????包括：

????????冷卻系統的排列方式及冷卻系統的具體形式;

????????冷卻系統的具體位置及尺寸的確定;

????????重點部位如動?；蜩偧睦鋮s;

????????側滑塊及側型芯的冷卻;

????????冷卻元件的設計及冷卻標準元件的選用;

????????密封結構設計。
