新聞中心
聯(lián)系我們
熔噴布生產(chǎn)7個(gè)常見缺陷與解決對策
實(shí)際上熔噴布的生產(chǎn)并不復(fù)雜，產(chǎn)生的問題無非是溫度、氣壓、模具、材料、轉(zhuǎn)速等因素引起，所以需要不斷磨合和調(diào)試設(shè)備與工藝，才能使產(chǎn)品達(dá)到最佳效果。下面針對熔噴布的七個(gè)常見缺陷展開來談：

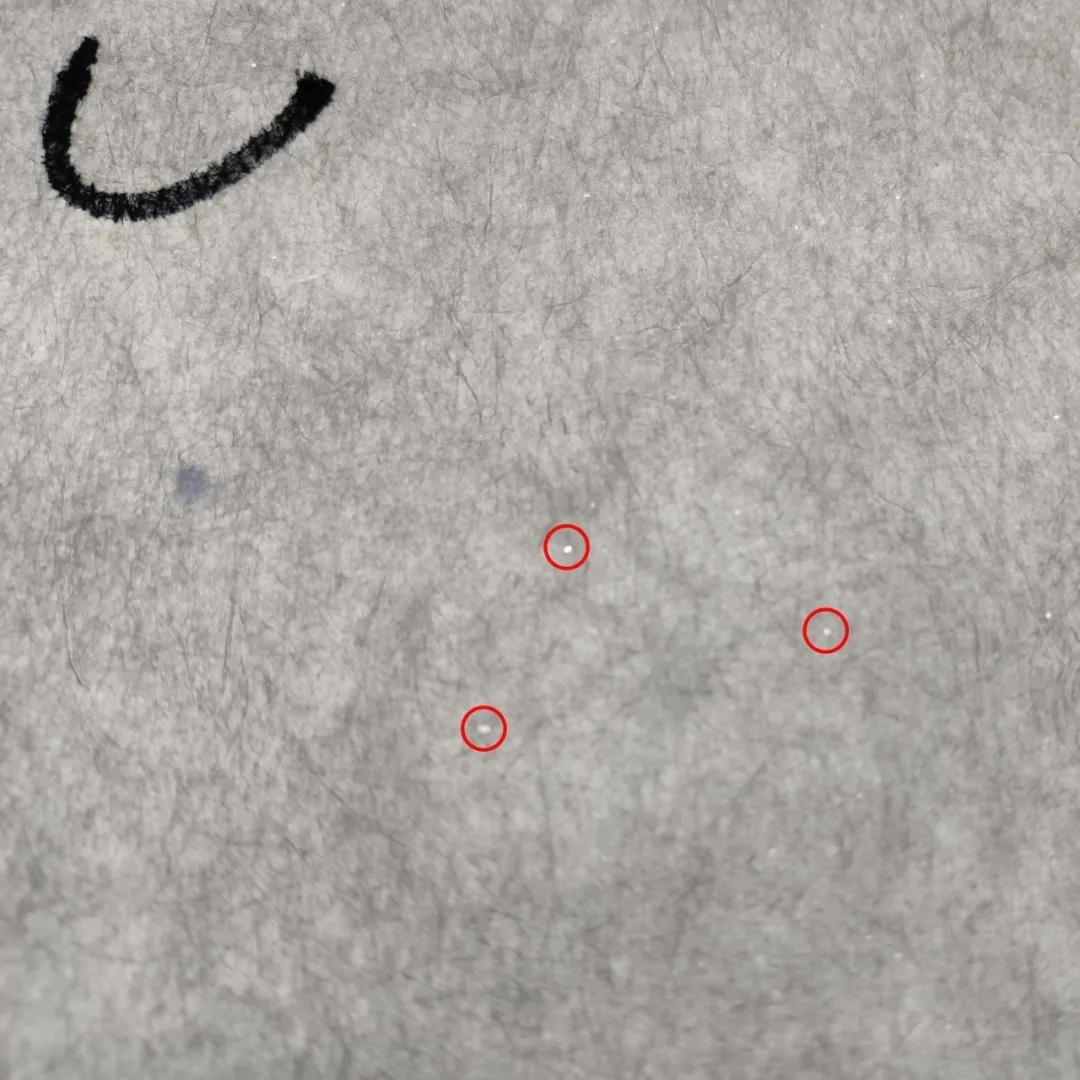

1、晶點(diǎn)
產(chǎn)生機(jī)理：
a、空氣速度太小或熔體粘度太高，部分熔體細(xì)絲未完全牽伸；
b、熔體粘度太小，空氣速度高時(shí)，噴絲孔對熔體的握持作用減弱，熔體還沒有被牽伸成纖維便脫離噴絲孔。
解決對策：
a、根據(jù)材料的熔指進(jìn)行升溫或降溫；
b、調(diào)整螺桿轉(zhuǎn)速；
c、選用合適的模頭和噴絲孔熔指的材料。?

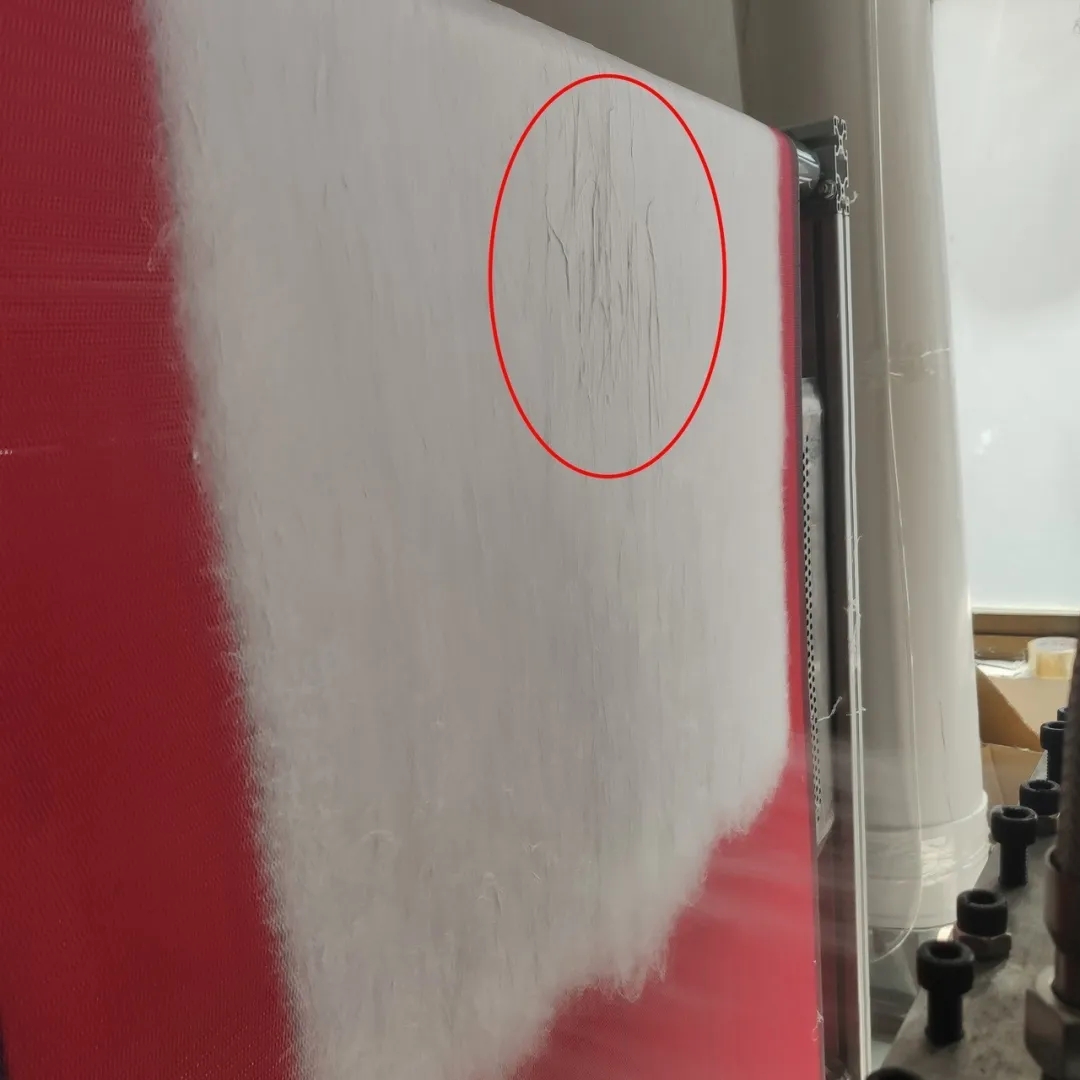

2、飛絮?
產(chǎn)生機(jī)理：原料與相應(yīng)的紡絲溫度沒有很好地匹配，溫度較高所致。
解決對策：
a、若是全寬幅飛絮，可以調(diào)整螺桿紡絲溫度和熱風(fēng)溫度；
b、若是區(qū)域性飛絮，可以調(diào)整相應(yīng)區(qū)位的模頭溫度。

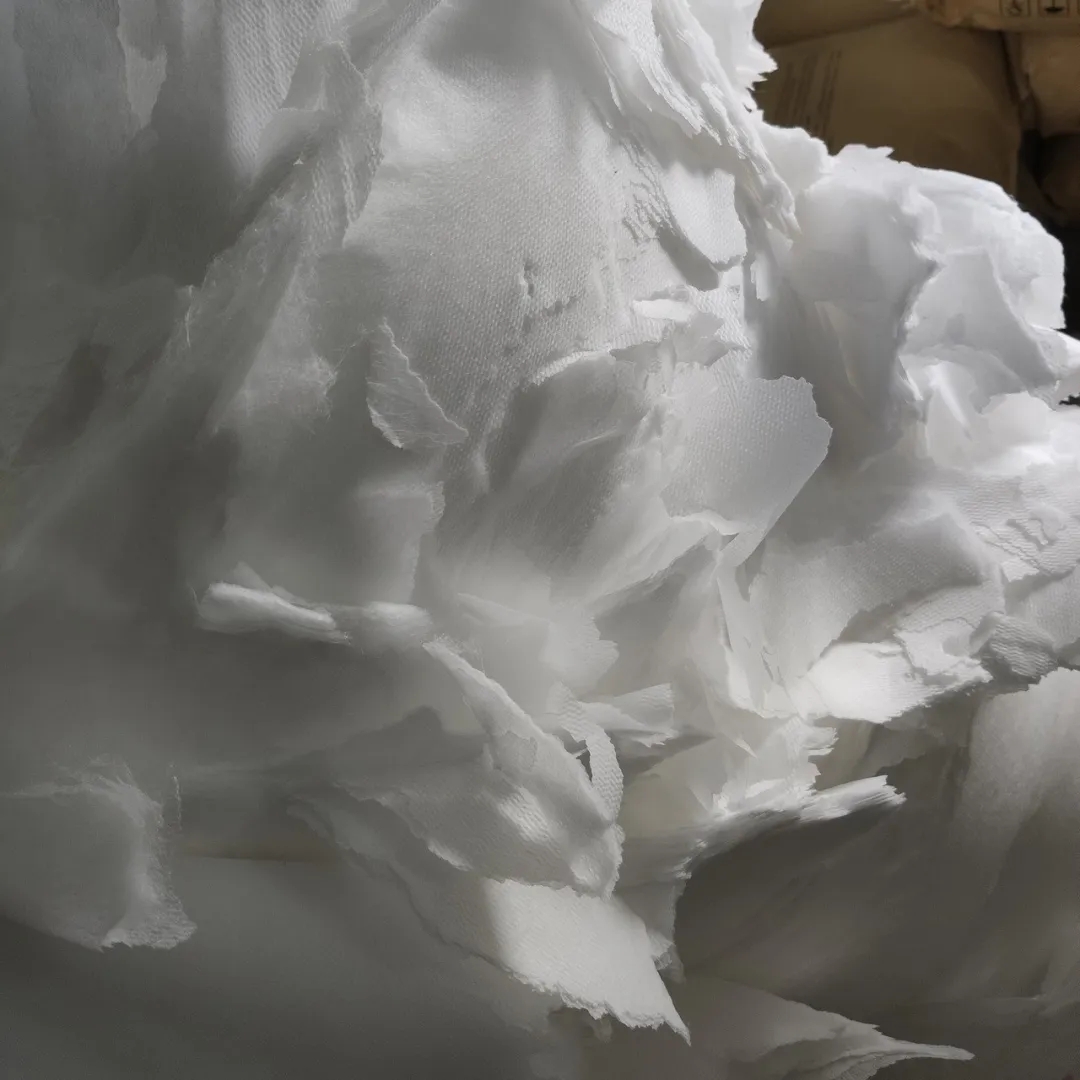

3、布脆、硬
產(chǎn)生機(jī)理：熔體未被噴成纖維狀或者多個(gè)纖維粘成團(tuán)導(dǎo)致熔噴布脆、硬。
解決對策：
a、調(diào)整熱氣流氣壓；
b、調(diào)整模頭溫度；
c、減少喂料量；
d、調(diào)整滾筒或簾子與噴絲孔的距離。?

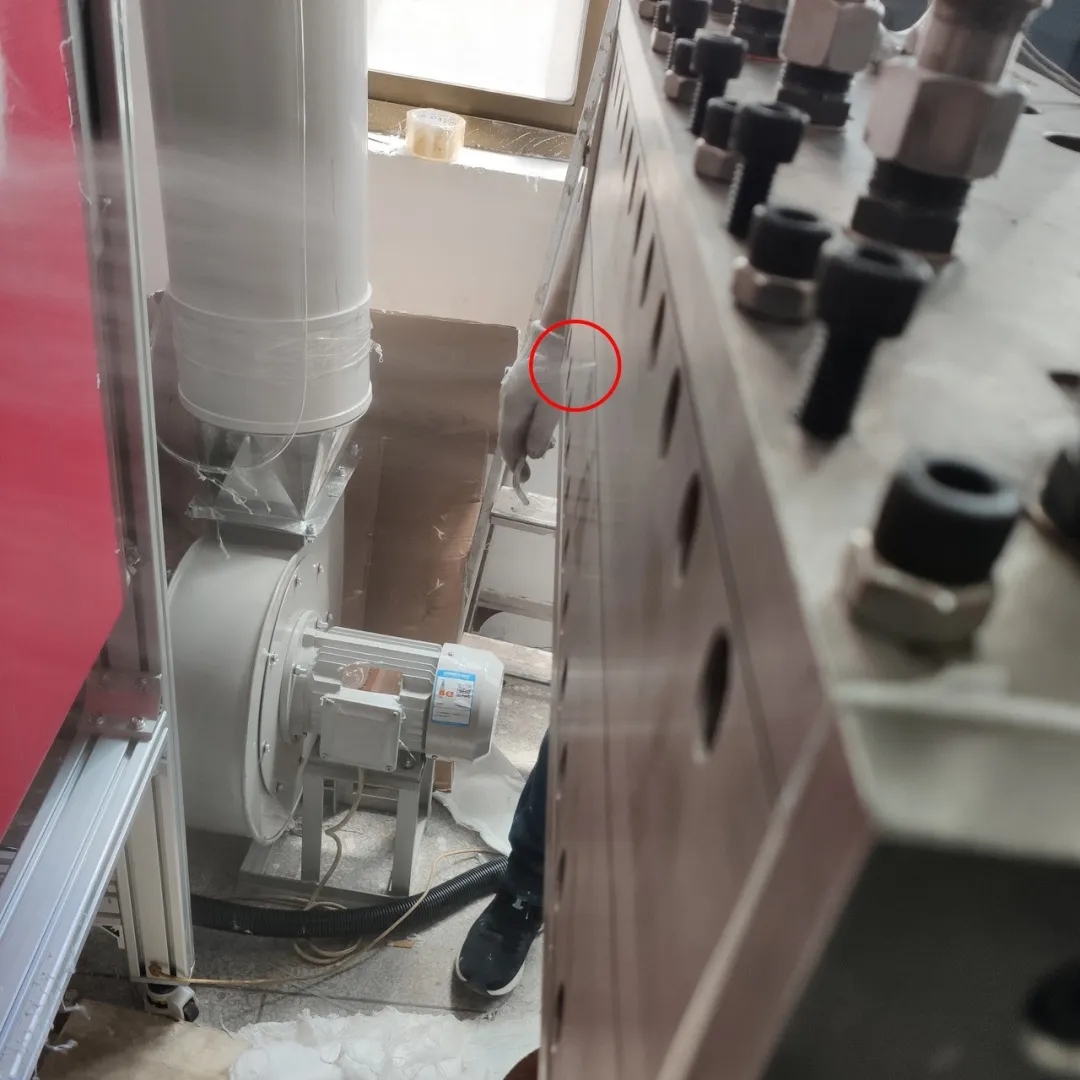

4、堵孔
產(chǎn)生機(jī)理：一般堵孔主要是因?yàn)轳v極母粒添加過多、無機(jī)組分多、熔噴料有雜質(zhì)以及未加過濾網(wǎng)造成。
解決對策：
a、減少駐極母粒的添加量；
b、增加過濾網(wǎng)；
c、選用干凈的原料；
d、及時(shí)更換過濾網(wǎng)。

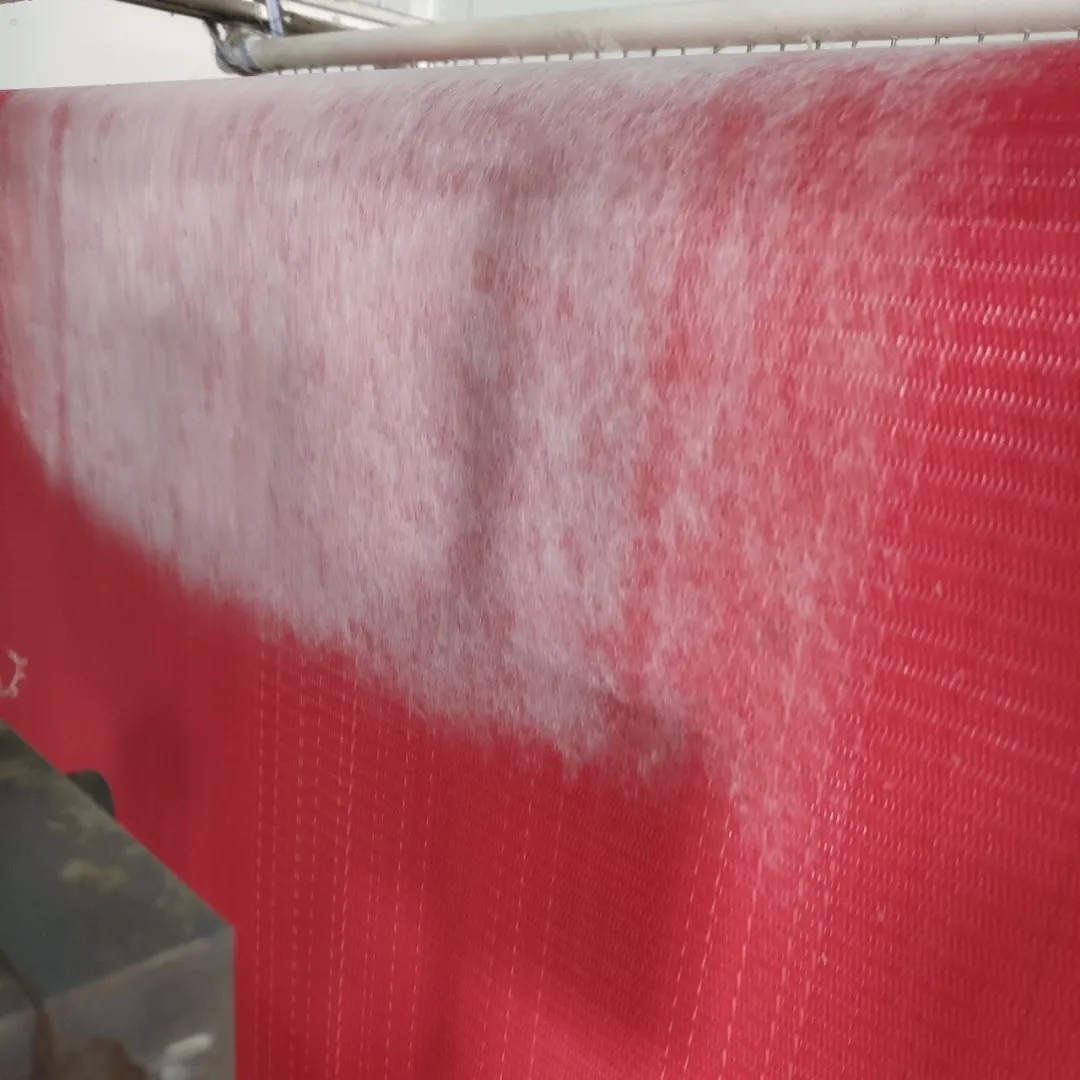

5、噴絲不均
產(chǎn)生機(jī)理：各噴絲孔的阻力或氣流大小不一導(dǎo)致各孔的噴絲量不一樣。
解決對策：
a、選用各噴絲孔壓力一致的精密模頭和噴絲板；
b、及時(shí)更換過濾網(wǎng)；
c、定期清洗噴絲板；
d、減少駐極母粒的添加量。

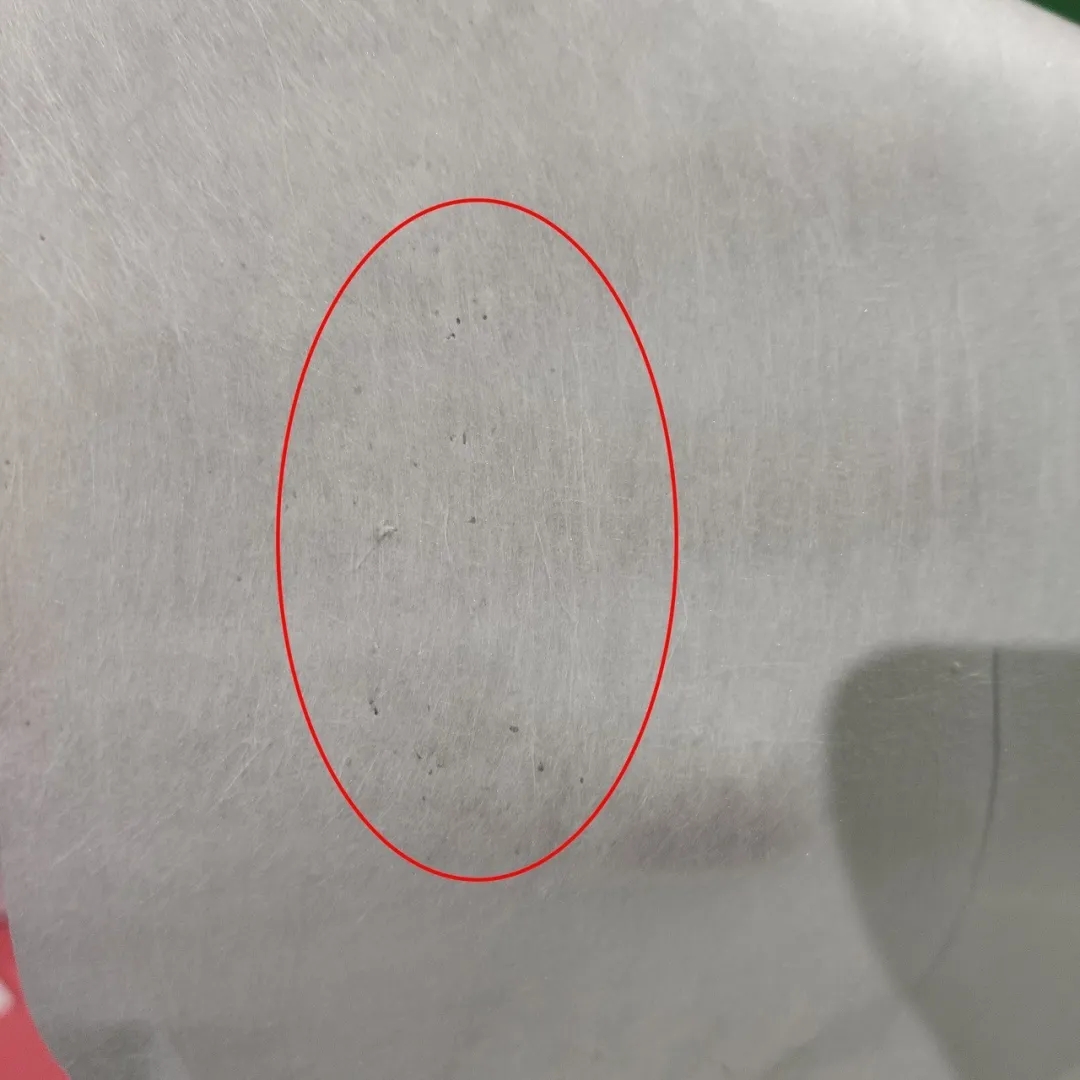

6、氣孔
產(chǎn)生機(jī)理：材料水分含量過高，導(dǎo)致在噴絲過程中水氣噴濺而產(chǎn)生氣孔。
解決對策：對材料進(jìn)行烘干處理。
7、過濾效率低
產(chǎn)生機(jī)理：
a、噴出的纖維較粗且間隙大；
b、未加駐極母粒或添加不夠；
c、未進(jìn)行電暈處理或處理不夠。
解決對策：
a、升高溫度；
b、調(diào)整布的接收距離；
c、減少喂料量；
d、加大氣壓；
f、加大駐極母粒含量；
e、電暈處理。
